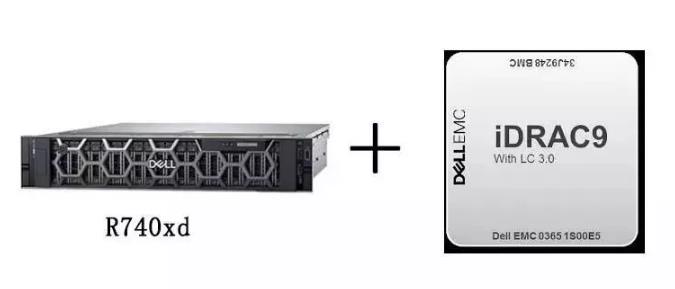

基于戴尔R740xd服务器结合戴尔远程访问控制器iDRAC，如何对NVMe硬盘进行管理？这个问题成都戴尔服务器代理商为您详细介绍一下，包括查看NVMe、定位NVMe物理位置、PXE安装到NVMe的配置以及如何移除NVMe盘等操作。

一、如何查看NVMe设备

① 进入iDRAC Web界面，选择System，展开Inventory选项，可以看到各个PCIe SSD盘的概述信息。

② 点击左边的“+”符号，展开每块PCIe SSD盘的详细信息，包括BusNumber、Description、Manufacturer、DeviceDescription等等。

③ 在OS中，利用nvme list命令查看NVMe盘的信息，主要了解有哪些盘，获得硬盘名称、序列号、模型、容量等信息。

④ 收集TSR log (Tech SupportReport，技术支持日志)，导出硬件诊断文件。进入Maintenance页面，选择SupportAssist。

⑤点击Start a Collection，可以展开收集页面，收集System Information得到基本的TSR log。

⑥ 收集到的TSR log是一个html格式的网页文件，打开后可以查看到物理硬盘的信息，包含槽位Slot的位置，此信息可用于定位硬盘的物理位置。

二、如何定位硬盘物理位置

① 查看硬盘的基本信息以及物理硬盘位置之后，可以输入命令查看NVMe盘对应的pcie address信息。

1、执行命令：find/sys/devices |egrep 'NVMe[0-9][0-9]?$'

可以看到输出的结果，如第 一行NVMe0n1这块SSD对应的pcie address是0000:3d:00.0

2、另一个命令也可以看到pcie address，但是此法查看信息不仅 限于NVMe硬盘，也包含其他设备的信息查看。

执行命令：egrep-H '.*' /sys/bus/pci/slots/*/address

输出结果如下图：

② 进入PCIe页面，可以查看此盘信息。

1、在之前的输出结果中，NVMe0n1这块SSD的pcie address的3d对应十进制是61，因此需要找到BusNumber为61的SSD盘。

对应到此盘所在的BaySlot是22，也就是硬盘在服务器上的物理位置ID。

2、也可以使用racadm输出inventory信息到文件的方法进行查看，此命令输出的内容与通过iDRAC方式查到的内容是一样的。

以下为文件输出结果，可以看到，BusNumber为61的PCIe SSD对应的位置正是Slot22。

三、如何配置PXE引导

① 使用NVMe boot时，需要先将引导界面设置为UEFI。此设置有两种方法，一是在BIOS界面中进行，二是通过iDRAC实现。

首先是BIOS界面操作。

1、选择System BIOS Setting，点进Boot Settings。

2、将Boot Mode设置为UEFI引导模式。

另外一种方法，通过iDRAC设置UEFI引导模式。

进入iDRAC页面，选择Configuration，点击BIOS Settings，展开Boot Setting，将Boot Mode设置为UEFI。需要注意的是，从iDRAC修改一样也需要重新启动服务器。

② 设置完UEFI Boot之后，还需要设置网卡的PXE引导。进入System BIOS  Setting中，选择Network Setting，设置PXE Device为Enabled。

③ 编辑PXE Device Setting的interface。由于现在的网卡都有多个网口，如LOM1、LOM2等，因此需要选择进行引导用的网口，选择网口时可以不遵循字母顺序，但是一定要记住选的是哪一个。实际操作中，建议按照字母顺序进行选择，这样既便于管理，出现问题也容易定位。

④ 在这里同样也可以通过iDRAC页面修改网卡PXE Device Setting设置，选择需要使用的网口。

⑤ 以上设置完成后，后续要通过PXE进行引导安装操作系统，只需插上网线，网络启动到PXE安装界面正常安装即可。

四如何移除NVMe硬盘

虽然NVMe支持热拔插，不过在服务器中操作的标准顺序是，先移除NVMe硬盘，然后在物理设备上拔出。

在戴尔易安信服务器上，移除NVMe硬盘的操作可以通过iDRAC进行。

如图，登陆iDRAC，进入存储配置页面，找到需要移除的PCIe SSD盘，可以看到操作一栏里的Prepare to Remove选项，通过此选项即可正常移除NVMe盘。

下面我们分别演示一下在Windows环境和Linux环境中移除NVMe硬盘的具体操作。

Windows环境

① 查看SSD设备。

② 选择Prepare to Remove后，界面会弹出警告，提示此PCIe SSD设备上的活动将会停止，在确保确实不使用此硬盘的前提下，可以继续操作，点击“确定”按钮。

③ 到这里可能会出现另一个警告，告知操作不成功。

之所以会出现这个警告，是由于正常移除NVMe硬盘的时候，需要安装一个iSM模块。此模块需要安装在操作系统中，由此iDRAC可以与操作系统通信。所以先 进行iSM的安装。

④ 安装iDRAC iSM。进入dell.com，找到iDRAC Service Module这个文件，并找到对应的For Windows操作系统版本，点击即可下载。

⑤ 将下载好的iSM文件上传至服务器上，准备安装，整个安装过程是向导式界面，操作简单。

⑥ 开始安装，点击下一步。

⑦ 点击Install开始执行。

⑧ 安装完成，点击Finish退出。

⑨ 进入iDRAC Setting页面，找到iDRAC服务器模块查看运行状态，安装成功后，会看到状态为Running。

⑩ 至此，iSM安装完成，可以继续之前的操作。再次返回存储配置页面，执行Prepare to Remove命令。

若看到下图信息，说明操作正常执行，继续等到作业队列执行完毕即可。

⑪ 下一步如果选择在操作系统中移除NVMe硬盘，进入操作系统后，先找到NVMe设备属性，对硬盘进行一些设置，如“快速删除”、“更好的性能（默认）”，点击确定。

⑫ 接下来即可弹出设备，此操作类似U盘弹出，只需要在右下角的删除硬件图标中，点击需要弹出的SSD即可。

⑬ 接下来，就可以看到“安全地移除硬件”的提示了。

⑭ 不过，这样做，虽然NVMe已经从操作系统中移除了，但是iDRAC页面会显示失败。

⑮ 这是因为，上述从操作系统中“安全删除”NVMe的操作不可行。要想让NVMe从iDRAC中正常弹出，建议将SSD设备设置为“快速删除”，不必进入操作系统，而是直接到iDRAC页面点击Prepare to Remove，这样就能够成功删除硬盘了。

Linux环境

① 加载iSM模块安装文件到OS。

除了上面提到的从dell.com下载iSM软件包的方法以外，还可以直接通过iDRAC Web GUI安装iSM。

此方式需要进入iDRAC Setting中，选择iDRAC Service Module，并点击右边的Configure Service Module。

②点击Configure Service Module后，进入Configure Service Module Setup界面。

③ 再点击蓝色的按钮Install Service Module。

如果这是第 一次安装，点击Install Service Module以后会出现以下界面，告诉我们需要登录Virtual Console，进入操作系统，找到SMINST设备，然后开始初始化安装。

④ 执行iSM-Lx.sh安装。

若安装的OS是命令行界面，需要找到挂载到操作系统的设备，例如sdn1，将此设备mount到文件目录中，再进入此目录即可以找到iSM_Lx.sh安装脚本。

⑤ 安装所有的组件，如下图，选择8.ALL Features，默认没有选择iDRAC access via Host OS。

选择了ALL Features。

若是带GUI的Linux系统，且自动挂载到了某一目录，可以打开此目录，找到iSM_Lx.sh进行安装。

安装过程中可能缺少依赖包，需要通过yum补齐缺少的包后，才能继续。

⑥ iSM安装完成后，即可通过iDRAC Web移除NVMe。

进入存储配置界面，找到需要移除的NVMe硬盘，在“操作”中，选择Prepare to Remove，然后点击“应用”。

⑦ 此时出现警告，按“确定”继续执行。

⑧ 执行后，作业队列的状态为successfully，表示NVMe盘可以物理移除了。

以上就是基于戴尔易安信R740xd服务器管理NVMe硬盘的所有操作，感兴趣的可以动手试一下。

NVMe的出现正是为了充分提升硬盘速度，作为NVMe规范组织的成员之一，戴尔易安信具备丰富的符合NVMe接口规范的PCIe SSD产品，可提供高性能、低延迟、高吞吐量的存储设备，同时也支持市场上基于NVMe规范的其他厂商的固态硬盘产品。
