成都戴尔服务器代理商本期重点为大家带来的是戴尔PowerEdge R210服务器指示灯含义说明。

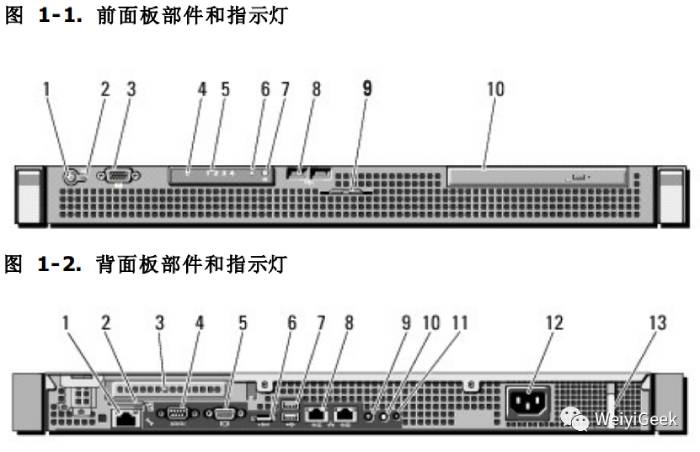

一、前面面板说明

1.通电指示灯/电源按钮：注意(两分钟以上显示图形，具体时间取决于系统安装的内存容量，注： 对于兼容 ACPI 的操系统，使用电源按钮关闭系统可以在系统电源关闭前执行正常有序的关机操作。)

2.NMI 按钮：使用某些操作系统时排除软件和设备驱动程序错误。

3.VGA视频链接。

4.硬盘活动指示灯。

5.诊断指示灯。

6.系统状态指示灯（正确蓝色、问题呈琥珀色亮起）。

7.系统识别按钮 （前面板和背面板上的系统识别按钮可用于查找机架中的特定系统）。

8.USB连接器。

9.系统识别面板 (快速服务标签、嵌入式 NIC MAC 地址、iDRAC6 Enterprise 卡 MAC 地址)。

10.光盘驱动器（可选）。

二、背部面板说明

1.iDRAC6 EnterPrise 专用管理端口。

2.VFlash 介质卡槽 : 为iDARC6 卡提供外部SD内存卡

3.PCIe扩展卡插槽。

4.串行连接器。

5.VGA。

6.eSATA 存储设备。

7.USB x 2。

8.以太网连接器 x 2 (1000NIC自适应)。

9.系统状态指示灯（同上面的6）。

10.系统识别按钮。
